CONEXIONES Y DIAGRAMAS PARA EL APAGADOR DE ESCALERAS

En esta magnífica ocasión veremos cómo se debe de conectar los interruptores de (3 VIAS SWITCH TRIWAY), o como lo llaman normalmente APAGADOR DE ESCALERAS, se podría guiar los diagramas en un mostrador un poco más adelante para que puedan tener un poco más de entendimiento en ello, para hacerlo de la forma mas correcta.

EL CIRCUITO DE ESCALERAS EN 2 INTERRUPTORES

Cuando se es un buen electricista se debe de aprender este tipo de conexión ya que se permite controlar las cargas de este tipo de caso luminaria con 2 POSICIONES DIFERENTES, ya que el control del mismo bombillo al su bajar o subir desde las escaleras pasillos muy largos.

EL APAGADOR DE ESCALERAS EN SOLO 3 VIAS

Lo primero que se debe de conocer son los principales funcionamientos de los interruptores o el apagador de las 3 vías, este cuenta con solo 3 terminales de lo cual uno de ellos puede tener lo más común y se suele identificar con tan solo la LETRA C, los fabricantes de esto emplean otras distintas formas de como tornilla más grande, color, un punto o el signo de más en otros 2 TERMINALES que son los retornos.

Lo común con TRIWAY o su APAGADOR se logran conectar con el potencial o lineal viva (+) y con este se fluirá las corrientes a algunos de los dos se podría decir por las posiciones que este el interruptor, y si está en la primera posición de las corrientes que por lo común este retorna 1 y si esta por abajo en segunda posición eso fluirá desde lo común o hasta el retorno 2.

EL CONTROL DE LAS BOMBILLAS DESDE 2 PUNTOS DISTINTOS CON EL INTERRUPTOR DE 3 VIAS

Se usa 2 interruptores conmutables que son algo sencillo o puedes usar de 3 vías, que nos permite el encendido o apagado de una o más luminarias que se ubican en dos lugares que son diferentes como por ejemplo está indicado en el ejemplo anterior, pero se podría posibilitar el usuario de encendido o apagado.

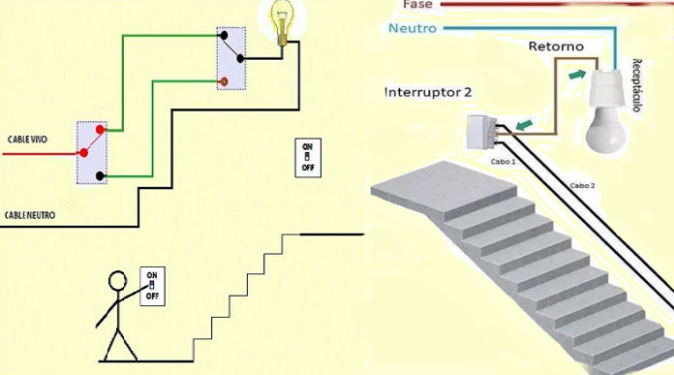

Un ejemplo;

Ya cuando son el caso de las habitaciones que tienen escaleras por lo que requieren de iluminación los escalones instantemente de donde se encuentre ya cuando sea abajo o arriba las escaleras se deben de usar los apagadores por las escaleras de 3 vías.

¿QUE SE HACE PARA PODER CONTROLAR UNA LAMPARA DESDE 2 PUNTOS?

Lo más sencillo es una vez que puedas dominar el concepto de lo que es APAGADOR DE ESCALERAS 3 VIAS, ya que para que se pueda controlar las lámparas desde dos lugares diferente con solo necesitar dos interruptores de 3 vías ya luego;

    • Se debe de conectar los retornos de los apagadores lentamente entre si
    • Ya después conectas uno de los comunicadores resultantes a la línea de alimentación (+)
  • Luego el común que se resta lo puedes conectar a la parte positiva de la lámpara
  • Cuando están conectados a los apagadores de 3 vias, conectas el neutro a las respectivas terminales de la lámpara
  • Y con eso LISTO, puedes empezar las pruebas del circuito.

AQUÍ LES DEJO ESTE VÍDEO PARA QUE SE PUEDAN COMPLEMENTAR MAS POR LA INFORMACIÓN QUE LE ESTAMOS BRINDANDO; COMO CONECTAR UN APAGADOR DE ESCALERAS  DE 3 VÍAS
